РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ



Внешний вид и разъемы



Меры предосторожности при установке

•

Будьте осторожны при установке аккумулятора. Во время установки открытых свинцово-кислотных аккумуляторов наденьте защитные очки, а в случае контакта с кислотой немедленно промойте водой.



•  Во избежание короткого замыкания аккумулятора не кладите сверху металлические предметы.

•  Во время зарядки аккумулятора возможно выделение газа, обеспечьте хорошую вентиляцию помещения и держите аккумулятор вдали от искр и открытого пламени.

•  При установке батареи на открытом воздухе оградите аккумулятор от попадания прямых солнечных лучей и дождевой воды.

•  Пропадание соединения или коррозия провода могут вызвать чрезмерное выделение тепла, что может

расплавить изоляционный слой провода и вызвать пожар; убедитесь в надежности соединений.

Провода должны быть хорошо зафиксированы, и ,когда возникают потребности в перемещении вещей, избегайте разрыва проводов.

• При подключении системы напряжение на клеммах может превышать безопасное для человека значение. При выполнении подключения используйте изолированные инструменты и держите руки сухими.

•  Контроллер может быть подключен к одному аккумулятору или батарее. Следующие описания в данном руководстве применимы к системам, использующим как один, так и комплект аккумуляторов.

• Следуйте советам по технике безопасности от производителя аккумуляторов.

•  При выборе соединительных проводов для системы следуйте критерию, согласно которому плотность тока не превышает 4А/мм².

• Подключите клемму заземления контроллера к земле.



Спецификация проводов

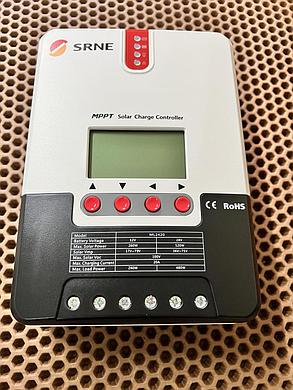

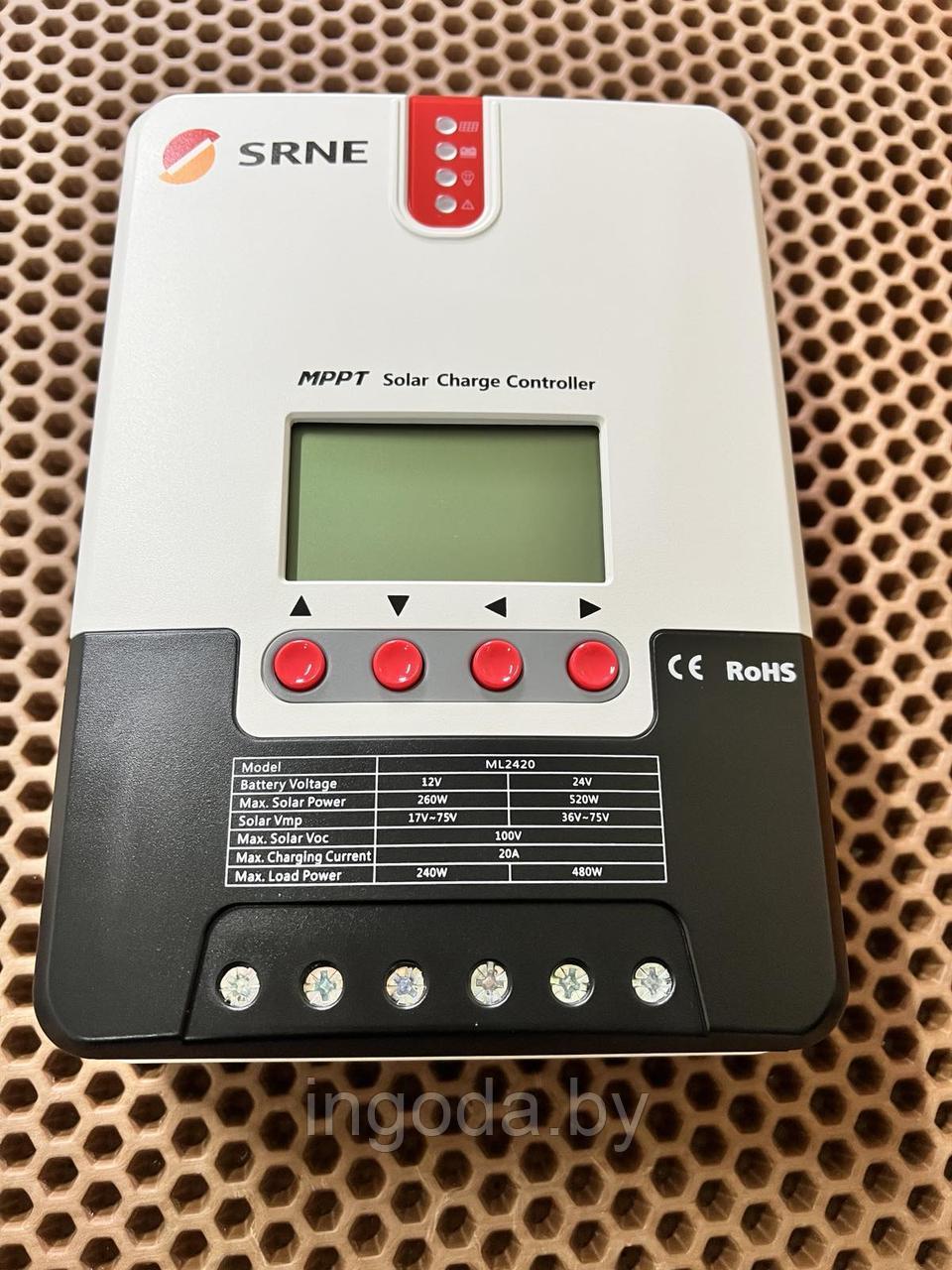

Рисунок 1-1. Внешний вид контроллера и разъемы
№	Пункт	№	Пункт
1	Индикатор заряда	10	Разъем «+» аккумулятора
2	Индикатор аккумулятора	11	Разъем «-» аккумулятора
3	Индикатор нагрузки	12	Разъем «+» нагрузки
4	Индикатор неисправности	13	Разъем «-» нагрузки
5	ЖК экран	14	Разъем внешнего термодатчика
6	Кнопки управления	15	Коммуникационный порт RS232
7	Установочные отверстия
8	Разъем «+» солнечного модуля
9	Разъем «-» солнечного модуля

Провода и методы монтажа должны соответствовать национальным и местным правилам электроустановок. Выбор проводов для подключения аккумулятора и нагрузки должен проводиться в соответствии с проте- кающими токами. Ниже приведена таблица характеристик проводки:

Модель	Ток заряда	Ток разряда	Сечение кабеля к аккумулятору	Сечение кабеля к нагрузке
MPPT2420	20	20	5 мм2	5 мм2
MPPT2430	30	20	6 мм2	5 мм2
MPPT2440	40	20	10 мм2	5 мм2





Установка и подключение



Предупреждение: опасность взрыва! Никогда не устанавливайте контроллер и батарею открытого типа в одном закрытом пространстве! Не устанавливайте контроллер в закрытом помещении, где может накап- ливаться газ, выделяемый аккумулятором.

Предупреждение: опасность высокого напряжения! Фотоэлектрические модули могут создавать очень высокое напряжение разомкнутой цепи. Отключите проводку или предохранитель перед подключением, и будьте очень осторожны во время процесса подключения.

Примечание: При установке контроллера следите за тем, чтобы воздушный поток проходил через радиатор контроллера. Обеспечьте пространство не менее

150 мм как сверху, так и снизу контроллера, чтобы обеспечить естественную конвекцию для рассеивания тепла. Если контроллер установлен в закрытой короб- ке, убедитесь, что коробка обеспечивает надежный эффект рассеивания тепла.















Шаг 1: выберите место установки

Не устанавливайте контроллер в местах прямого солнечного света, высокой температуры или проникнове- ния воды и убедитесь, что окружающая среда хорошо вентилируется.

Шаг 2: сначала поместите плоскую направляющую в правильное положение, маркером отметьте точки крепления, затем просверлите 4 отверстия в отмеченных местах, и установите винты. Шаг 3: установите контроллер

Наденьте крепежные отверстия контроллера на винты, установленные на шаге 2.



Шаг 4: провода

Сначала открутите два винта на контроллере, а затем начните соединение проводов. Чтобы гарантировать безопасность установки, мы рекомендуем придерживаться следующего порядка подключения проводов:









После надежного подключения всех проводов питания проверьте правильность подключения полюсов. Убедившись, что неисправности отсутствуют, замкните предохранитель или выключатель аккумулятора. Загорятся светодиодные индикаторы, и на ЖК экране отобразится информация. Если на экране не отобра- жается информация, немедленно разомкните предохранитель или выключатель и перепроверьте правиль- ность подключений.

Если аккумулятор работает нормально, подключите солнечные модули. Если интенсивность солнечного света достаточна, загорится индикатор заряда, и контроллер начнет заряжать аккумулятор. После успеш- ного подключения аккумулятора и солнечного модуля можно проверить мощность нагрузки. Для получе- ния дополнительной информации см. Информацию о режимах работы и операциях нагрузки.



Предупреждение: опасность поражения электрическим током! Мы настоятельно рекомендуем под- ключать предохранители или выключатели со стороны солнечных модулей, нагрузки и аккумулятора. Перед подключением убедитесь, что предохранители и выключатели находятся в разомкнутом состоянии, чтобы избежать поражения электрическим током во время подключения проводки или неправильных действиях.





Предупреждение: опасность высокого напряжения! Солнечные модули могут создавать очень высо- кое напряжение разомкнутой цепи. Разомкните предохранитель перед подключением, и будьте очень осторожны во время процесса подключения.



Предупреждение: опасность взрыва! Короткое замыкание полюсов или проводов аккумулятора мо- жет привести к взрыву или пожару. Всегда будьте осторожны в работе.

Сначала подключите аккумулятор, затем солнечный модуль и, наконец, нагрузку. При подключении сна- чала подсоединяйте «+», а затем «-».



Предупреждение: когда контроллер находится в режиме заряда, отключение батареи будет иметь некоторое влияние на нагрузки постоянного тока, и, в крайних случаях, может привести к повреждению подключенных устройств.







Примечание:

1)   Предохранитель или выключатель в цепи аккумуляторной батареи должен располагаться как можно ближе к аккумулятору, рекомендуемое расстояние установки не должно превышать 150 мм.

2)   Если к контроллеру не подключен дистанционный датчик температуры, температура батареи будет считаться равной 25°C.

3)  Если в системе используется инвертор, его необходимо подключать к аккумулятору. Не подключайте его к разъе- му нагрузки контроллера.

























Светодиодные индикаторы



		Индикатор солнечного модуля	Индикация текущего режима заряда контроллера
		Индикатор аккумулятора	Индикация текущего состояния аккумулятора
		Индикатор нагрузки	Индикация нагрузки «Вкл/Выкл»
		Индикатор неисправности	Индикация нормальной работы контроллера.



Ø   Индикатор солнечного модуля:   Ø   Индикатор неисправности:



Состояние индикации	Индикатор неисправности
Выключен	Система функционирует нормально
Горит	Система неисправна



Кнопки









ЖК экран и интерфейс





















Ø

№ Состояние индикации Описание Режим заряда   1     Горит   Заряд MPPT 2   Медленное мигание (1 с горит, 1с не горит) Ускоренный заряд (Boost charging) 3   Одиночное мигание (мигает раз в 2 секунды) Поддерживающий заряд (Floating charging) 4   Быстрое мигание (мигает каждые 0,1с) Выравнивающий заряд (Equalizing charging) 5   Двойное мигание (дважды мигает раз в 2 с) Ограничение по току 6   Выключен Заряд отсутствует

Индикатор аккумулятора:



Состояние индикации	Состояние аккумулятора
Горит	Нормальное напряжение на аккумуляторе
Медленное мигание (1 с горит, 1с не горит)	Аккумулятор глубоко разряжен
Быстрое мигание (мигает каждые 0,1с)	Перенапряжение на АКБ



Ø   Индикатор нагрузки:































Стадия заряда







Напряжение системы







Ночь    День         Модуль        Заряд



Аккумулятор







Разряд                   Нагрузка





















Значение параметра







Единицы

измерения







Тип аккумулятора







Состояние индикации Состояние нагрузки Выключен Нагрузка отключена Быстрое мигание (мигает каждые 0,1с) Перегрузка/короткое замыкание цепи Горит Нагрузка функционирует нормально

Настройки

















RS232



Bluetooth















Ошибка



№ Режим Описание   0   Контроль света (ночью вкл, днем выкл) Когда солнечный свет отсутствует, напряжение на солнечном модуле ниже, чем напряжение контроля включения света, и после задержки контроллер включит нагрузку; Когда появляется солнечный свет, напряжение на солнечной панели станет выше напряжения отключения света, и после задержки времени контроллер отключит нагрузку. 1~14 Контроль света + контроль времени (1~14 часов) Когда солнечного света нет, напряжение на солнечной панели ниже, чем напряжение контроля включения света, и после задержки времени контроллер включит нагрузку. Нагрузка будет отключена после работы в течение заданного периода времени. 15 Ручной режим В этом режиме пользователь самостоятельно включает и отключает нагрузку путем нажатия кнопки. Время суток не имеет значения. Этот режим предназначен для определенных видов нагрузок, а также используется в процессе отладки. 16 Режим отладки Используется для отладки системы. При наличии световых сигналов нагрузка отключается; без световых сигналов, нагрузка включается. Этот режим позволяет быстро проверить правильность системы во время отладки соединений. 17 Нормально включен- ный режим На нагрузку постоянно подается напряжение, этот режим подходит для нагрузки, требующей 24-часового питания.

Экран запуска





  4 индикатора будут мигать последовательно, после самодиагностики запус- тится ЖК экран и отобразит напряжение батареи.



Основной экран

Основной экран                            Напряжение модулей               Ток заряда



   Настройка режима нагрузки

Пользователи могут самостоятельно настроить режим нагрузки, режим по умолчанию - ре- жим отладки (см. «Описание режимов нагрузки»). Способ настройки режимов нагрузки сле-



дующий:



Нажмите и удерживай-   Для выбора режима



Нажмите и удерживайте



Режим нагрузки



те кнопку «принять»

для входа



нажмите «вверх»

или «вниз»



кнопку «принять» для

сохранения и выхода



Меню ручного вкл/выкл нагрузки

Ручное управление действует только в том случае, если включен ручной режим нагрузки (15). Нажмите кнопку «Принять» для переключения вкл/выкл нагрузки.

Настройка параметров системы

В любом режиме, кроме режимов загрузки, нажмите и удерживайте клавишу «Принять», чтобы войти в интерфейс настройки параметров.









Интерфейс настройки режима нагрузки



Описание режимов нагрузки



Контроллер имеет пять режимов работы нагрузки. Ниже приведено описание:





После входа в интерфейс настройки нажмите кнопку «Принять», чтобы переключить меню для настройки, и нажмите клавишу «Вверх» или «Вниз», чтобы увеличить или уменьшить значение параметра в меню. Затем нажмите клавишу «Назад», чтобы выйти (без сохранения параметров), или нажмите и удерживайте клавишу «Принять», чтобы сохранить настройки и выйти.

Примечание: после установки напряжения системы необходимо отключить и снова включить питание, иначе система может работать под ненормальным напряжением в сети.

Контроллер позволяет пользователям настраивать параметры в соответствии с фактическими условиями, но настройка параметров должна выполняться под руководством профессионала, иначе ошибочные параметры настройки могут привести к тому, что система не сможет нор- мально функционировать. Подробнее о параметрах см. в таблице 3:



№	Отображаемый пункт	Описание	Диапазон параметров	По умолчанию
1	TYPE OF BAT	Тип аккумулятора	Ручной/flooded/Sealed/Gel/Li	Sealed
2	VOLT OF SYS	Напряжение системы	12В/24В	Auto
3	EQUALIZ CHG	Напряжение выравнивающего заряда	9,0 ~ 17,0 В	14.6 В
4	BOOST CHG	Напряжение ускоренного заряда	9,0 ~ 17,0 В	14,4 В
5	FLOAT CHG	Напряжение поддерживающего заряда	9,0 ~ 17,0 В	13,8 В
6	LOW VOL RECT	Напряжение возобновления заряда	9,0 ~ 17,0 В	12,6 В
7	LOW VOL DISC	Напряжение глубокого разряда	9,0 ~ 17,0 В	11,0 В

Таблица 3



Функции защиты

·  Водонепроницаемый

Степень пыле- влагостойкости: Ip32

·  Защита от превышения входной мощности

Когда мощность солнечного модуля превышает номинальную мощность, контроллер ограничивает мощ- ность модуля в соответствии с номинальной мощностью, чтобы предотвратить чрезмерно большие токи, способные повредить контроллер.

·  Защита от обратного подключения (переполюсовки) аккумулятора

Если аккумулятор подключен неправильно, система не заработает, чтобы защитить контроллер от сгорания.

·  Защита от повышенного напряжения на солнечном модуле

Если напряжение на входе со стороны солнечного модуля слишком велико, контроллер автоматически отключит модуль.

·  Защита от короткого замыкания на стороне солнечных модулей

Если короткое замыкание на входе со стороны солнечного модуля, контроллер остановит зарядку, и когда проблема короткого замыкания будет исправлена, зарядка автоматически возобновится.

·  Защита от обратного подключения солнечного модуля

Когда солнечный модуль подключен неправильно, контроллер не будет работать, и когда проблема соеди- нения будет решена, нормальная работа возобновится.

·  Защита от перегрузки

Когда мощность нагрузки превышает номинальное значение, включается защитная задержка.

·  Защита от короткого замыкания нагрузки

Когда нагрузка коротко замкнута, контроллер быстро и своевременно отключает ее. Попытается снова включить нагрузку после задержки. Защиту может срабатывать до 5 раз в день.

·  Защита от обратного заряда ночью

Эта функция защиты может эффективно предотвращать разряд батареи через солнечную панель ночью.

·  Молниезащита. ·  Защита от перегрева.



Обслуживание системы



·  Чтобы всегда поддерживать производительность контроллера на оптимальном уровне, мы рекомендуем дважды в год проверять следующие пункты.

· Убедитесь, что воздушный поток вокруг контроллера не заблокирован и удалите грязь или мусор с радиатора.

·  Проверьте, не поврежден ли какой-либо открытый провод из-за воздействия солнечных лучей, трения с другими соседними объектами, сухая гниль, повреждения насекомыми или грызунами и т.д. Устраняйте или заменяйте поврежденные элементы, когда это необходимо.

·  Убедитесь, что индикаторы отображаются в соответствии с функционированием устройства. Обратите внимание на любые неисправности или отображаемые ошибки и при необходимости предпринимайте корректирующие меры.

·  Проверьте все клеммы электропроводки на предмет любых признаков коррозии, повреждения изоляции, перегрева, сгорания / обесцвечивания и плотно затяните клеммные винты.

·  Проверьте, нет ли грязи, гнездящихся насекомых или коррозии, и при необходимости очистите их.

 Предупреждение: опасность поражения электрическим током! Перед выполнением вышеука- занных проверок или операций всегда следите за тем, чтобы все элементы питания контроллера были отключены!



Отображение неисправностей и предупреждений



№	Код ошибки	Описание	Светодиодная индикация
1	Е0	Нет неисправностей	Индикатор ошибки не горит
2	Е1	Глубокий разряд аккумулятора	Медленно мигает индикатор аккуму- лятора, горит индикатор ошибки
3	Е2	Перенапряжение системы	Быстро мигает индикатор аккумулято- ра, горит индикатор ошибки
4	Е3	Предупреждение о низком заряде	Индикатор ошибки горит
5	Е4	Короткое замыкание цепи нагрузки	Быстро мигает индикатор нагрузки, горит индикатор ошибки
6	Е5	Перегрузка	Быстро мигает индикатор нагрузки, горит индикатор ошибки
7	Е6	Перегрев контроллера	Индикатор ошибки горит
8	Е8	Перегрузка солнечного модуля	Индикатор ошибки горит
9	Е10	Перенапряжение на модуле	Индикатор ошибки горит
10	Е14	Неправильное подключение модуля	Индикатор ошибки горит
